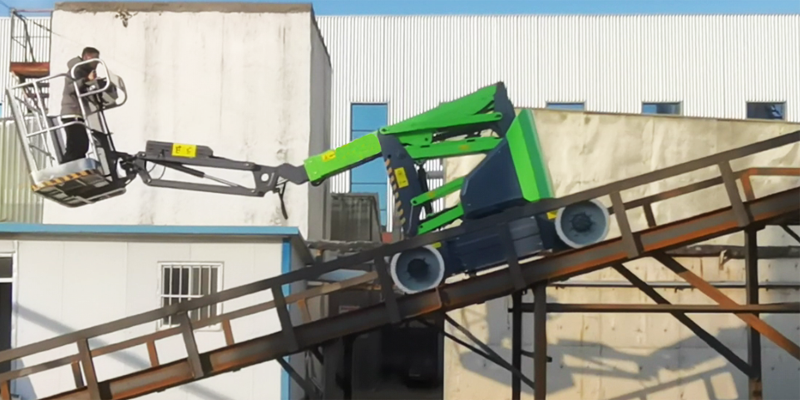

Itsekulkeva puomin nostotuotteen yleiskatsaus

Itsekunnatut puomin hissit, joiden työkorkeus on välillä 30-46 metriä, ovat ihanteellisia ilmatyön suorittamiseen ja monimutkaisten kohonneiden operaatioiden . itse kulkeutuneiden puomin hissien varustettuna tehokkailla dieselmoottoreilla, jotka varmistavat luotettavan suorituskyvyn myös ankarissa ympäristöissä, kuten kosteisissa, pölyisissä, 7}}}}}}

Itsensä edeltävä puomi nostaa suunnittelu priorisoi turvallisuuden, ylläpitämällä vakautta ja turvallisuutta missä tahansa puomin asennossa ., kun alustan noustessa, matkanopeus vähenee automaattisesti toiminnan turvallisuuden parantamiseksi . Kaikki ohjaus- ja käyttöjärjestelmät on suunniteltu työntekijöiden suojauksella ja paikan tehokkuudella.

Toisin kuin perinteiset hydrauliset alustot, diesel -teleskooppiset puomikissoissamme on hydrostaattinen tasoitusjärjestelmä, joka mahdollistaa sileämmät ja tarkemmat liikkeet . Tämä edistyksellinen muotoilu vähentää myös toimintavirheiden aiheuttamien sähkövirheiden riskiä .}}}}

Teknologiset innovaatiot

1. läpimurtoja sähköjärjestelmissä

● Kaksisuuntainen virrankokoonpano: Standardivarustettu Weichai- tai Cummins-dieselmoottoreilla (36.8-74 kW), joka sisältää innovatiivisen "talous-standard-voima" -järjestelmän, joka parantaa polttoainetehokkuutta 23% verrattuna tavanomaisiin malleihin .}}}}}}}}}

● Älykäs polttoaineen hallinta: Varustettu suuren kapasiteetin polttoainesäiliöillä (151-200 l) ja automaattisella käyttäytymistoiminnolla (vähentää nopeutta 15 sekunnin toimettomuuden jälkeen), mahdollistaen jatkuvan toiminnan 8-10 tuntia .}}}}}}}}}}}}

● Kylmän sään aloitustakuu: Pystyy yhden kosketuksen sytytykseen jopa -30 asteen äärimmäisissä kylmissä olosuhteissa, mikä tekee siitä erityisen sopivan talvirakenteelle pohjoisilla alueilla .

2. rakennesuunnittelun kehitys

● Korkean lujuuden teleskooppinen puomijärjestelmä: Rakennettu BS700MC: llä korkealujuus teräksellä, mikä ylpeilee 700MPA: n vetolujuudella . Optimoitu poikkileikkausmalli vähentää painoa 15% lisäämällä samalla kuormituskapasiteettia 20% .}}}}}}}}}}}}}}

● Moniakselinen alusta: 4 × 4 × 4 -asema- ja ohjausjärjestelmä (dxzb -32 d ja ylämallit) pariksi suurten renkaiden kanssa (E . g ., 385/65-22.5), joka tarjoaa 45%: n (24 asteen) ..

● Kompakti kuljetussuunnittelu: Taitetut mitat niin pienet kuin 9 . 91m (l) × 2,49m (W) × 2,8m (h), täyttävät tavanomaiset maantiekuljetusvaatimukset.

Älykkäät turvajärjestelmät

1. kolminkertainen suojausmekanismi

Momentissa rajoittava järjestelmä: Tarkkailee puomikulmaa, pituutta ja kuormitusta reaaliajassa . vähentävät automaattisesti nopeutta ja laukaisevia ääniä/visuaalisia hälytyksiä 80%: lla nimelliskuormasta ja katkaisee vaaralliset liikkeet 100% .

Hätätilan: Kaksikokoinen hydraulinen järjestelmä manuaalisella pumpulla varmistaa, että alusta voidaan turvallisesti laskea maahan (laskeutumisnopeus pienempi tai yhtä suuri kuin 0 . 5m/s) pääjärjestelmän vikaantumisen yhteydessä.

Kallistussuojaus: 3D -kallistusanturi tasoittaa alustan automaattisesti, kun se ylittää 1 . 5 asteen, ja rajoittaa puomiliikettä, jos maa -kallistus ylittää 5 astetta.

2. Human-koneen vuorovaikutusinnovaatiot

Kaksoisohjauskonsolijärjestelmä: Sekä alusta että maanohjausasemat Ominaisuudet IP 65- nimellisrajapinnat 7- tuuman LCD näyttö .

Voi väylän hallinnan: Tiedonsiirtoasteet jopa 1Mbps, vikadiagnoosin kattavuus ylittää 95%.

Ministeriön vastainen logiikka: Vaatii jatkuvaa jalkapolkimen sitoutumista käyttöjärjestelmän aktivoimiseksi, estämällä vahingossa tapahtuvat liipaisimet .

Ammattimaiset sovellusskenaariot

1. Suuri tapahtumapaikan rakentaminen

Dxzb -46 d/dxzb -56 D -mallit: A 58- metrin erittäin pitkä puomi kattaa helposti stadionin kattorakenteen, 23 . 6M-vaakasuuntainen tiedotus katsomotyöhön.

Tapaustutkimus: Yksi yksikkö suoritti 85% ilmatyöstä olympiapaikan teräsrakenteen asennuksen aikana .

2. petrokemian laitteiden kunnossapito

Räjähdyksenkestävä kokoonpano: Valinnainen ex dⅱbt4-räjähdyskestävä luokitus käytettäväksi vaarallisilla alueilla, kuten jalostamoilla .

Korroosiokestävä muotoilu: Kriittiset komponentit käyttävät 316L ruostumattomasta teräksestä ja erityispäällysteistä, jotka kulkevat 1000- tunnin suolakämärahakenteet .

3. tuuliturbiinin asennus

Dxzb -32 d mukautettu painos: Varustettu tuuliturbiinikohtaisella korilla, joka pystyy kantamaan 3 työntekijää + 500 kg työkaluja, tyydyttämään turbiinin tornien ylläpitotarpeet .

Videonäyttö

Tekniset eritelmät

Malli	Dxzb -20 d	Dxzb -22 d	Dxzb -26 d	Dxzb -28 d	Dxzb -32 d	Dxzb -38 d	Dxzb -42 d	Dxzb -46 d	Dxzb -56 d
Mittaukset
Max . työkorkeus	22m	24.1m	28m	30m	34m	40.4m	44m	48m	58m
Max . alustakorkeus	20m	22.1m	26m	28m	32m	38.4m	42m	46m	56m
Max . käyttösäde	17m	17m	20m	20.6m	21.4m	24m	24m	23.6m	26m
Alustan mitat (L*W)	2.44×0.91m
Pituus (säilytetty)	9.91m	10.52m	11.55m	12.79m	14.17m	14.1m	13m	17.8m	14.9m
Leveys (säilytetty)	2.49m	2.49m	2.58m	2.58m	2.5m	2.49m	2.49m	4.1m	2.49m
Korkeus (säilytetty)	2.8m	2.8m	2.83m	2.87m	3.09m	3.08m	3.1m	3.14m	3.15m
Akseliväli	3.0m	3.0m	3.0m	3m	3.66m	3.96m	3.96m	3.96m	5.6m
Maadoitus	0.4m	0.4m	0.43m	0.43m	0.4m	0.28m	0.28m	0.4m	0.38m
Paino	12200 kg	13000 kg	16800 kg	16800 kg	19250 kg	22900 kg	24600 kg	23110 kg	27500 kg
Tuottavuus
Nostokapasiteetti	300 kg	300 kg/480 kg	250 kg/480 kg	300 kg/480 kg	300 kg/480 kg	300 kg/480 kg	230 kg/480 kg	300 kg/480 kg	300 kg/480 kg
Alustan käyttöaste	2
Alustan kierto	± 90 astetta
Kääntöpöydän kierto	360 astetta jatkuva
Alustan tasoitus	Automaattinen tasoitus
Ajonopeus (säilytetty)	4,4 km/h	4,4 km/h	4,4 km/h	5 km/h	5 km/h	5 km/h	4,4 km/h	4,4 km/h	4,4 km/h
Ajonopeus (laajennettu)	1,1 km/h
Ajaa	21,8 astetta (40%)	21,8 astetta (40%)	21,8 astetta (40%)	24 astetta (45%)	24 astetta (45%)	24 astetta (45%)	21,8 astetta (40%)	21,8 astetta (40%)	21,8 astetta (40%)
Säteen kääntäminen (sisällä)	3.0m	3.0m	3.59m	3.59m	4.14m				Sisällä täysin vedetyt jalat7.6m/ Sisällä Outgers täysin laajennettu2,69 metriä
Säteen kääntäminen (ulkopuolella)	5.2m	5.2m	5.95m	5.95m	6.56m	7.02m	7.02m	7.02m	Täysin sisäänvedettyjen jalkojen ulkopuolelle 10,0m/ulkopuolelle ylivoimaisesti laajennetut 7,07 metriä
Aja- ja ohjaustila	4×4×2				4×4×4
Rengastyyppi	36×14-20			385/65-22.5			445/65-22.5	445/50D710	445/65-24
Voima
Moottori	Weichai	Weichai	Cummins	Cummins
Voima	36,8 kW/2500 rpm	36,8 kW/2500 rpm	53 kW/2200 rpm	53 kW/2200 rpm	54 kW/2400 rpm	54 kW/2400 rpm	53 kW/2200 rpm	54 kW/2400 rpm	74 kW/2400 rpm
Polttoainesäiliön määrä	151L								200L
Ohjausjännite	12V								24V
